Mapa en relieve 3D de un país o un estado: imprime México entero en 3D
Crea un mapa en relieve imprimible en 3D de un país o un estado entero, recortado por su frontera real. Elige una región en TrailMark3D, deja que se divida en placas que quepan en tu impresora y descarga cada placa en 3MF.
En resumen
Abre Imprimir una región en la página de inicio de TrailMark3D, señala un país o un estado de EE. UU. y haz clic en él, o búscalo. Todo lo que sea más ancho que una placa se divide en las mínimas placas que lo cubren; ajusta el terreno por placa y el tamaño impreso, deja fuera placas o islas lejanas, haz clic en Preparar y genera las placas. Las regiones son una función de Pro Plus (15 USD al mes): las cuentas gratuitas previsualizan hasta 4 placas y Pro hasta 12, y Pro Plus genera y descarga hasta 60.
Un mapa en relieve de tu país o tu región, recortado por su frontera real, es una de las cosas más llamativas que puede hacer una impresora 3D, y una de las más difíciles de preparar a mano: un país entero necesita datos de elevación de cientos de kilómetros, una frontera exacta y una forma de dividirlo en piezas que quepan en la cama de impresión. Las Regiones de TrailMark3D hacen las tres cosas. Eliges la región, se divide en placas que encajan borde con borde, y cada placa sale como un modelo del terreno recortado por el contorno. Esta guía imprime México y muestra cómo Japón se divide en placas.
Abre Imprimir una región

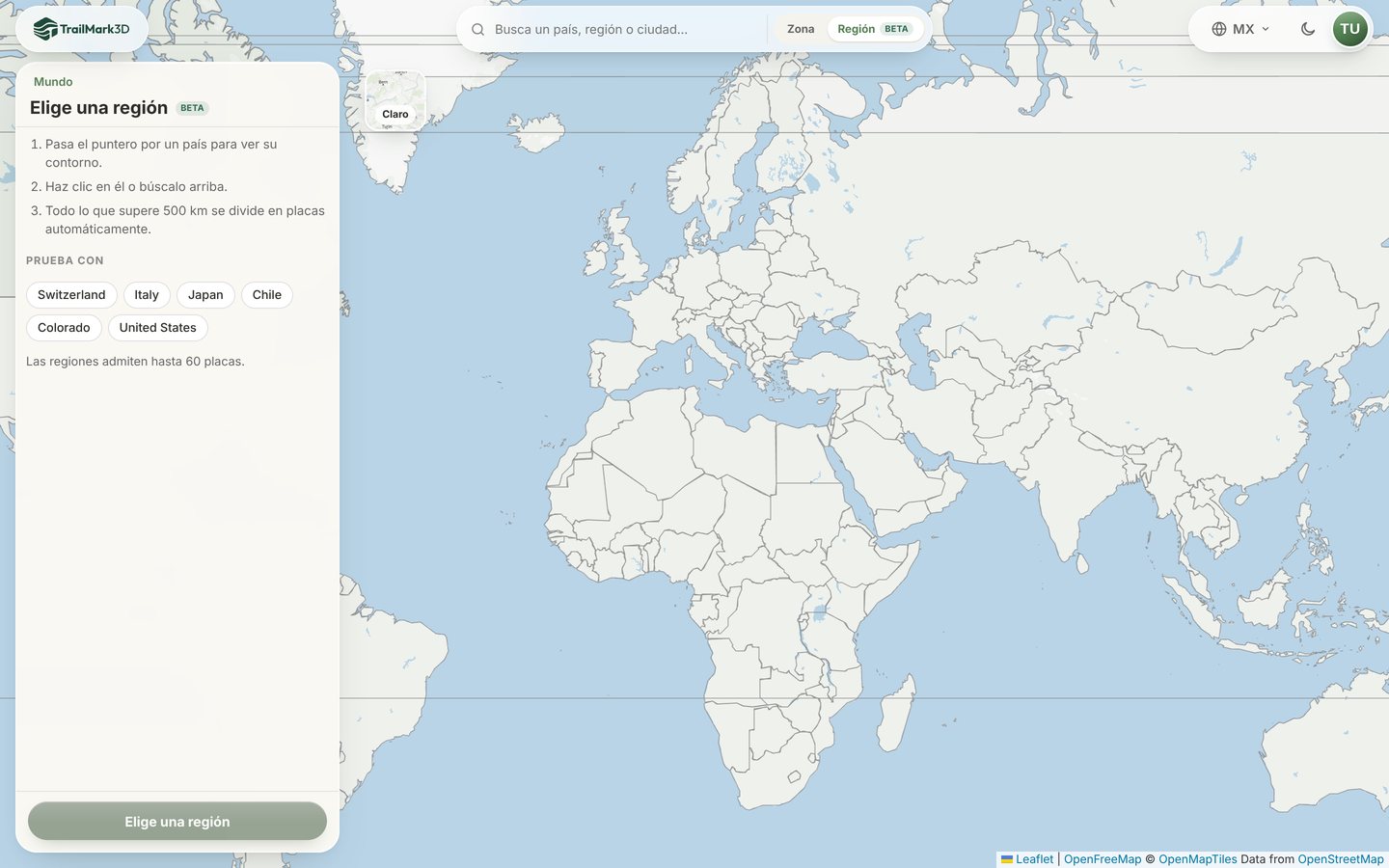

En la página de inicio, haz clic en Imprimir una región, o haz clic en Región en la barra de búsqueda del espacio de trabajo. Se abre un mapa del mundo con el selector de regiones a la izquierda. Pasa el puntero por un país para ver su contorno y haz clic para elegirlo. También puedes escribir un país o un estado de EE. UU. en el buscador; por ahora, con su nombre en inglés, como «Mexico» o «Japan».
Elige un país o un estado
Haz clic en una opción rápida como Japan o Colorado, o haz clic en la región en el mapa. Un cuadro te pide confirmación, con el tamaño de la región y cuántas placas necesita, más o menos: «¿Elegir Mexico? 3,171 × 2,040 km. Es mayor que una placa, así que se dividirá en unas 18 placas.» Haz clic en Elegir. Para un estado de EE. UU., haz clic en United States, luego Elegir un estado y señala el estado. La frontera exacta se carga desde Overture Maps; la primera vez que alguien abre una región puede tardar un minuto, y después se abre al instante.
Revisa las placas

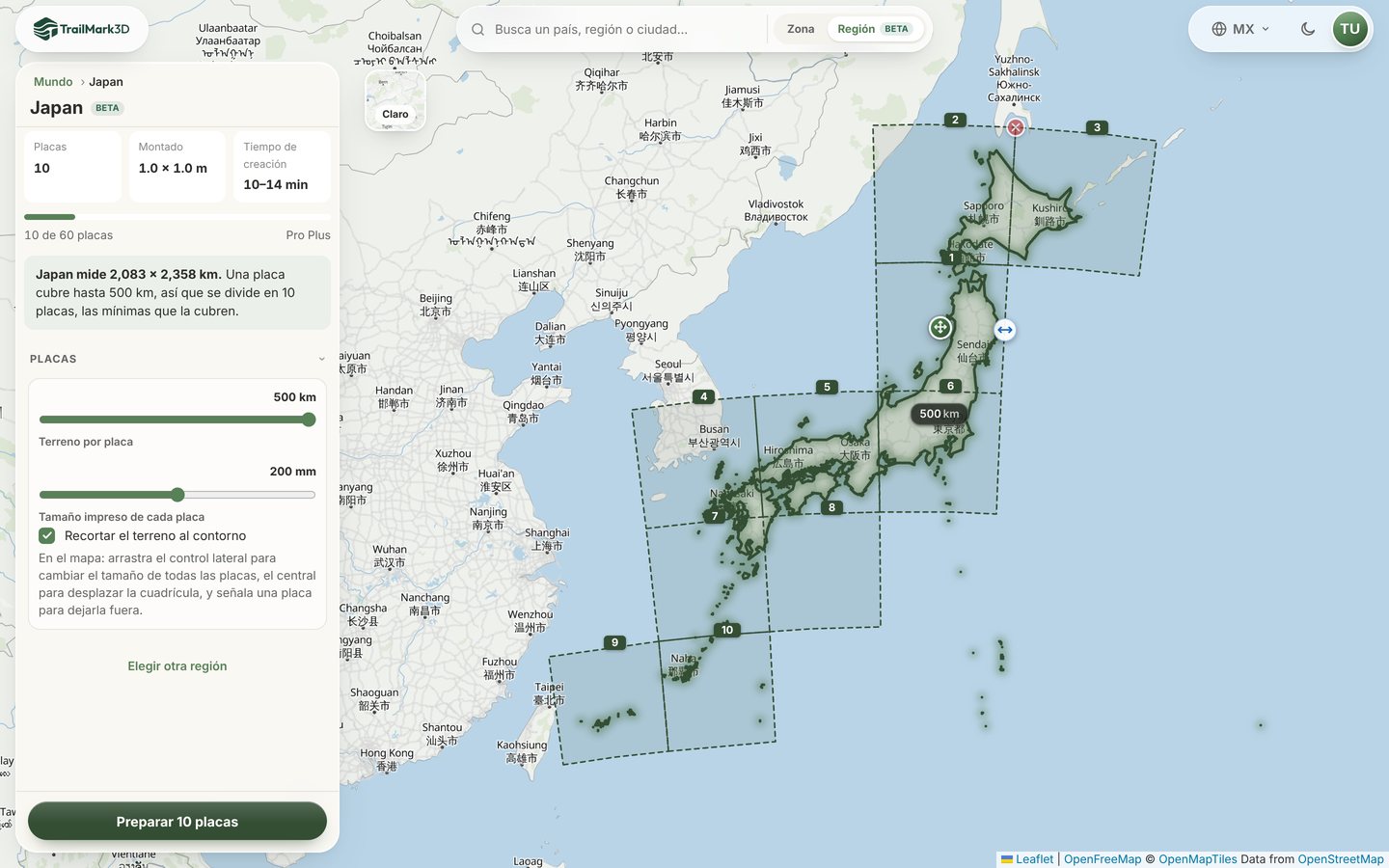

TrailMark3D cubre la región con las mínimas placas cuadradas que caben, cada una con hasta 500 km de terreno, y las numera en el mapa. El panel muestra el número de Placas, el tamaño Montado del mapa terminado y el Tiempo de creación. Japón, de 2,083 × 2,358 km, se convierte en 10 placas y en un mapa de 1.0 × 1.0 m una vez montado.
Ajusta el tamaño de las placas
En Placas, Terreno por placa fija cuánto terreno cubre cada placa: placas más pequeñas dan más detalle y más placas. Tamaño impreso de cada placa fija su lado, de 100 a 300 mm; elige lo que quepa en tu cama de impresión. Recortar el terreno al contorno recorta la tierra por la frontera, para que el mapa termine en la costa y en la frontera y no en el borde de la placa. En el mapa, arrastra el control lateral para cambiar el tamaño de todas las placas, arrastra el control central para desplazar toda la cuadrícula, y señala una placa y haz clic en su ✕ para dejarla fuera, por ejemplo una que solo tiene unas rocas. Las islas y los enclaves lejanos aparecen en Partes lejanas y quedan fuera por defecto, como Hawái en el caso de Estados Unidos; activa una para darle sus propias placas.
Prepara y genera
Haz clic en Preparar N placas (el botón las cuenta). TrailMark3D descarga el terreno de cada placa, lo recorta por el contorno y abre el espacio de trabajo con las placas en el mapa. Los ajustes funcionan como en cualquier modelo: Detalle del terreno fija la exageración vertical (de 2× a 4× va bien para casi todos los países, porque su relieve es pequeño comparado con su tamaño), y Cuerpos de agua y Cubierta del suelo agregan color. Los edificios están desactivados en las regiones, porque una placa cubre 40 km o más. Haz clic en Construir los N restantes en la lista Placas para crear las placas una tras otra, o en Generar Placa 1 para crear solo una. Cada placa tarda más o menos un minuto; puedes cerrar la ventana y encontrar el trabajo más tarde en tu panel.
Descarga e imprime las placas

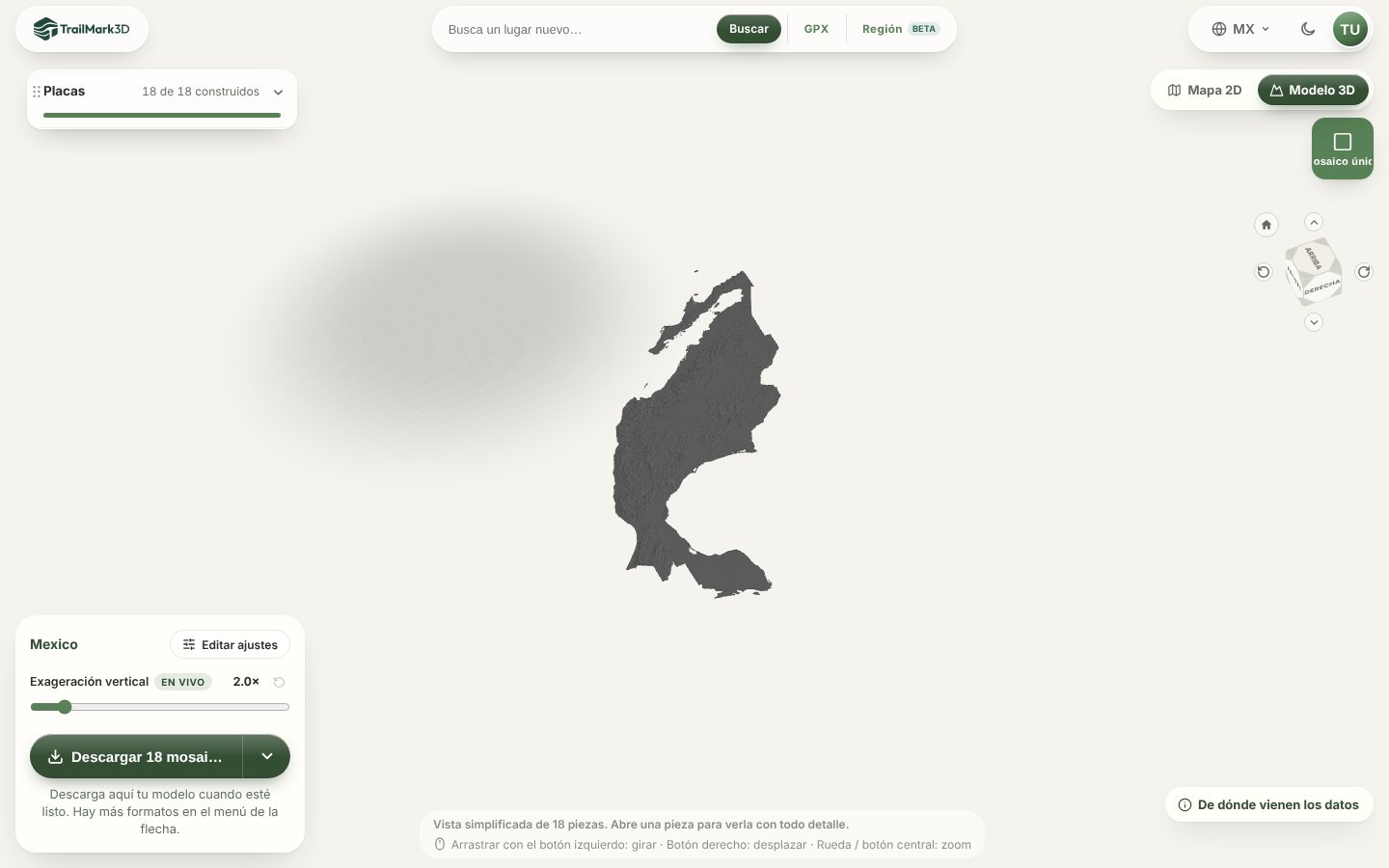

Cuando todas las placas estén creadas, haz clic en Ver modelo 3D y luego en Ensamblado arriba en el visor 3D para ver el mapa entero junto, como en la imagen de arriba. Haz clic en Descargar N mosaicos (ZIP) para obtener el 3MF de cada placa en un solo ZIP, o elige una placa en la lista Placas y descarga solo esa. Imprime cada placa en plano y sin soportes, y colócalas por su número. Todas las placas comparten la misma escala y la misma altura de base, así que las vecinas encajan borde con borde. STL o 3MF tiene ajustes del slicer para el terreno.
Preguntas frecuentes
¿Es gratis?
Con una cuenta gratuita puedes previsualizar una región de hasta 4 placas, y con Pro hasta 12. Para generar más y para descargar una región necesitas Pro Plus (15 USD al mes), que imprime regiones de hasta 60 placas, suficiente para la mayoría de los países. Sin cuenta, el selector te pide que inicies sesión para previsualizar. Para una zona más pequeña, como una montaña o una isla, el mapa topográfico 3D de cualquier lugar funciona en todos los planes, incluido el gratuito. Consulta los precios.
¿Puedo imprimir en 3D un mapa de Estados Unidos entero?
Sí. Los Estados Unidos continentales miden 4,589 × 2,914 km, lo que da 48 placas de 500 km y un mapa de unos 2.0 × 1.2 m. Alaska (+19 placas) y Hawái (+2) aparecen en Partes lejanas y quedan fuera salvo que los actives. Un solo estado, como Colorado, son pocas placas y es un buen primer proyecto.
¿Qué tamaño tiene el mapa terminado?
El ancho y el alto de la cuadrícula en placas, multiplicados por el tamaño impreso de cada placa. El panel lo muestra como Montado. Las 10 placas de Japón a 200 mm, en una cuadrícula de 5 × 5 sin el mar vacío, montan un mapa de unos 1.0 × 1.0 m. Cambia Tamaño impreso de cada placa para que encaje en tu cama de impresión o en tu pared.
¿Qué regiones puedo elegir?
Todos los países y territorios, y todos los estados de EE. UU. Las fronteras vienen de las divisiones de Overture Maps. Los estados de México, los parques nacionales y las cordilleras no están disponibles como región, así que para ellos usa el mapa topográfico 3D de cualquier lugar y encuadra tú la zona, por ejemplo el Pico de Orizaba o la Barranca del Cobre.
¿Funciona con un rompecabezas?
Sí. Activa Dividir en piezas de rompecabezas en el espacio de trabajo antes de generar: todas las placas forman un solo rompecabezas, las lengüetas encajan a través de las uniones y cada placa imprime sus propias piezas. Consulta Rompecabezas de mapa impreso en 3D.
