Mapa de curvas de nivel en 3D: curvas topográficas y franjas de color por altitud
Añade curvas de nivel topográficas y franjas de color por altitud a un mapa impreso en 3D en TrailMark3D. Elige el número de líneas, su grosor y su color, tiñe el terreno por altura y descarga un 3MF multicolor.
En resumen
Abre una montaña o cualquier lugar en TrailMark3D, activa Curvas de nivel en Elementos del mapa y elige un estilo. Líneas dibuja curvas de nivel en un color, Bandas tiñe el terreno por altitud y Ambos pone las líneas sobre las bandas. Elige cuántas líneas (de 8 a 30), su grosor (desde 0,4 mm) y su color, o cuántas bandas (de 2 a 8) y sus colores, y luego Generar modelo 3D y descarga el 3MF. Las curvas de nivel son gratis y no cuentan como colores de impresión; cada banda es un color de impresión.
Las curvas de nivel son lo que hace que un mapa topográfico parezca un mapa: cada línea sigue una altitud, así que lees la pendiente por lo juntas que van. En una impresión 3D añaden ese aspecto de mapa al relieve real. TrailMark3D pinta curvas de nivel y franjas de color por altitud directamente sobre el terreno de cualquier lugar, listas para una impresora multicolor. Esta guía crea el Teide, en Tenerife, con líneas y bandas a la vez.
Abrir el Teide en el espacio de trabajo
Abre la montaña
Busca una cumbre, un parque o un pueblo en la página de inicio, o usa el enlace de arriba. Las curvas de nivel quedan bien en cualquier terreno con algo de relieve: un volcán aislado, un valle, una cordillera entera. Encuadra la zona con el cuadrado del mapa; el Teide y su caldera caben en 14 km. En mapa 3D de cualquier lugar tienes más sobre cómo elegir y encuadrar la zona.
Activa Curvas de nivel y elige un estilo

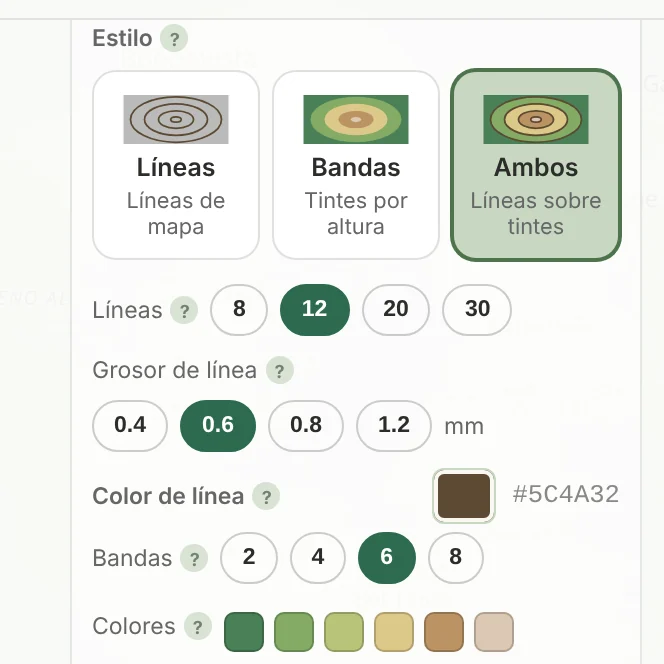

Abre Elementos del mapa y activa Curvas de nivel. En Estilo, elige uno de los tres:

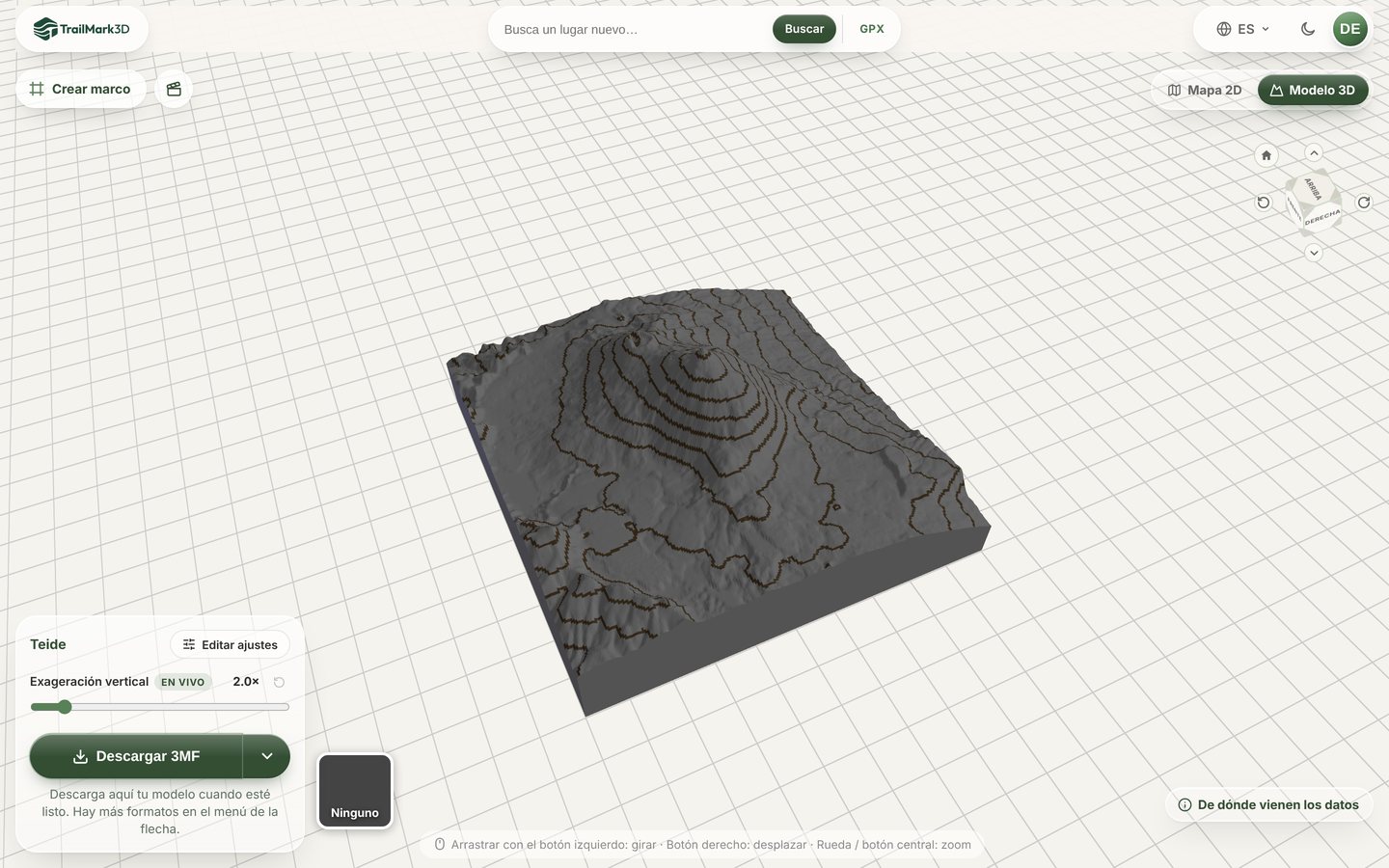

- Líneas: curvas de nivel topográficas en un color, como un mapa de senderismo.
- Bandas: toda la superficie teñida por altitud, de los valles verdes a las cumbres claras.
- Ambos: las líneas dibujadas sobre las bandas.
Ajusta las curvas de nivel
Líneas fija más o menos cuántas líneas dibujar: 8, 12, 20 o 30. Se reparten por igual sobre el relieve de ese lugar, y tras generar el panel muestra la equidistancia, por ejemplo una línea cada 200 m. Grosor de línea va en milímetros sobre la impresión: 0,6 mm es el valor por defecto, y por debajo de 0,4 mm, una línea de boquilla, el laminador empieza a perder trozos de línea. Haz clic en Color de línea para elegir su filamento, entre colores básicos o la lista de filamentos de Bambu Lab. Todas las líneas comparten ese color.
Ajusta las franjas de altitud
Bandas divide el rango de alturas en 2, 4, 6 u 8 franjas de igual altura, cada una impresa en su propio color, la más baja a la izquierda. La rampa por defecto va del verde bosque al arena y el ocre, hasta una cumbre clara, como las tintas hipsométricas de un atlas escolar. Haz clic en una muestra para cambiar el color de una banda, o en Restablecer para volver a la rampa. Más bandas muestran más detalle del relieve, pero necesitan más ranuras de filamento.
Genera y descarga

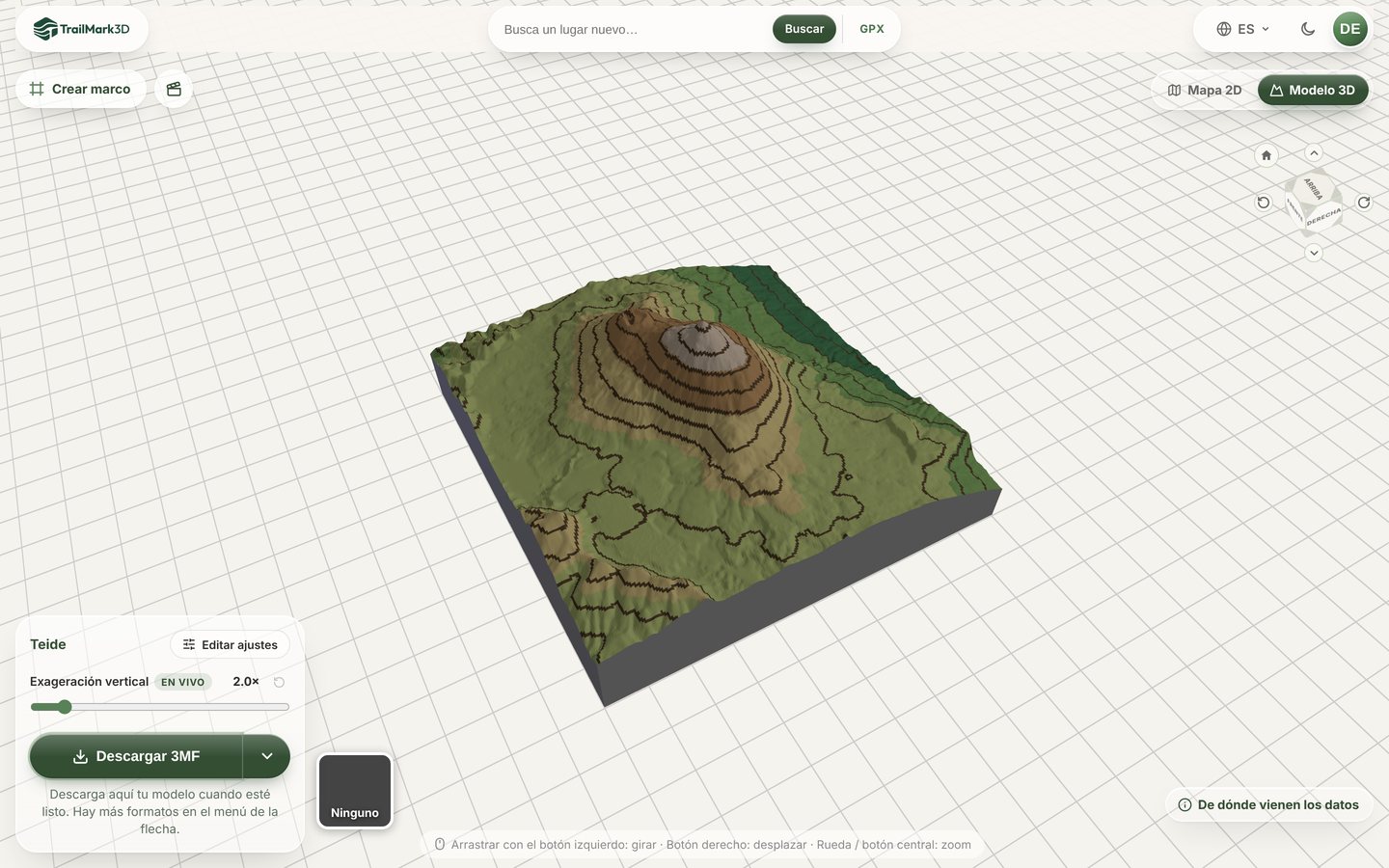

Haz clic en Generar modelo 3D. El Teide se genera en menos de un minuto con las líneas sobre las bandas. Gíralo en el visor 3D y luego haz clic en Descargar 3MF. Las líneas y las bandas van pintadas sobre el terreno dentro del 3MF, cada una en su filamento, así que descarga el 3MF: un STL solo guarda la forma y se imprime liso. Imprime con capas de 0,2 mm o más finas para que las líneas queden nítidas en las laderas empinadas.
Preguntas frecuentes
¿Es gratis el mapa de curvas de nivel?
Sí. Las curvas de nivel son gratis en todos los planes y, como todas las líneas comparten un color, no cuentan como colores de impresión. Cada franja de altitud es un color de impresión: el plan gratuito descarga hasta 2 colores de impresión, con una cuenta gratuita y para uso personal, y más bandas necesitan Pro (10 $ al mes) o salen gratis durante la prueba de 3 días de una cuenta nueva. Consulta los precios.
¿Las curvas de nivel van en relieve o solo coloreadas?
Coloreadas. Las líneas y las bandas se pintan sobre la superficie del terreno, no se elevan, así que el relieve sigue siendo fiel y las líneas se leen bien desde cualquier ángulo. Por eso también necesitan el 3MF y una impresora que imprima más de un color.
¿Puedo imprimir un mapa de curvas de nivel en una impresora de un solo color?
Las líneas y las bandas necesitan un segundo filamento, de un AMS, un MMU o un cambiador de herramientas. En una impresora de un color el modelo se imprime igual, como terreno liso sin líneas. Para un aspecto de un solo color con escalones claros, sube la Exageración vertical para que destaquen las pendientes.
¿Por qué hay menos curvas de nivel de las que elegí?
Una línea no puede ser más fina que una celda del terreno. En terreno empinado el número se limita para que las líneas vecinas no se fundan en una. Sube el detalle en Detalle del terreno, o haz la zona más pequeña, para tener más líneas.
¿Puedo añadir curvas de nivel al mapa de una ruta de mi GPX?
Sí. Curvas de nivel funciona con una ruta GPX igual que con un lugar: la ruta se imprime encima en su propio color. Empieza por GPX a impresión 3D.
¿Puedo combinar curvas de nivel con agua y cobertura del suelo?
Sí. Los lagos y ríos mantienen su color de agua, y los colores de cobertura del suelo se pintan sobre las bandas. Los colores de satélite cubren toda la superficie, así que con ellos solo se ven las líneas, no las bandas. Consulta imprimir en 3D el mapa de un lago.
