3D 列印地形圖的垂直誇大率：高度、底座與解析度設定

真實的地形其實很平。在 10 km 寬的地圖上，一座 1,000 m 的山只是 1:10 的隆起，印成 100 mm 寬時只有 10 mm 高。所以幾乎每一張 3D 列印的立體地形圖都會把高度拉高。TrailMark3D 的 地形細節 區塊有四個決定地形外觀的設定：垂直誇張、列印尺寸、底座高度與網格解析度。本教學逐一說明，提供計算列印高度的公式，並展示同一個模型在 1×、2× 與 4× 的樣子。

在範例路徑上開啟地形細節

1打開「地形細節」

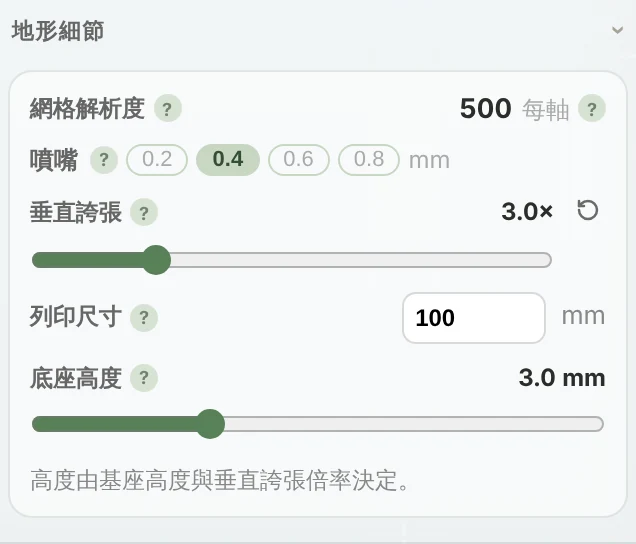

上傳 GPX 或搜尋地點，然後打開設定面板最上方的 地形細節。它的摘要列會顯示目前的網格、高度倍率與底座，例如「250×250 網格 · 3.0× 高度 · 3.0 mm 底座」。上方的連結會在範例路徑上打開它，範例是台北近郊的陽明山。

2設定垂直誇張

垂直誇張 會把模型中的每個高度乘上同一個倍數。1× 是真實比例；3× 時每個坡都陡三倍。滑桿從 1× 到 10×，每格 0.5。模型產生後，這個設定會出現 即時 標籤：拖動滑桿就會立刻改變 3D 模型，不必重新產生，下載前可以先比較看看。

建議的起點：

• 高山（阿爾卑斯山、玉山、火山）：1× 到 1.5×，本身起伏已經很大。
• 丘陵與山谷（一日登山、越野跑）：2× 到 3×。
• 平緩地形（城市、海岸線、河谷、馬拉松路線）：4× 到 6×，非常平的地方可以更高。

3算出列印後的高度

地形高度會跟著地圖比例縮放。它的毫米數等於該範圍的高差（公尺），乘上列印尺寸（毫米）除以範圍寬度（公尺），再乘上垂直誇張：

例如在 5 km 寬的範圍內有 600 m 高差，列印成 100 mm：600 × 100 ÷ 5,000 ＝ 1× 時 12 mm，3× 時 36 mm。再加上底座高度就是總高度。產生之後，列印尺寸 會顯示實際結果，例如「已建置 100 × 100 mm、高 39 mm」。

4選擇列印尺寸與底座高度

列印尺寸 是模型最長邊的長度，從 20 到 250 mm，預設 100 mm。它會讓地形高度跟著平面尺寸一起縮放，保持比例，並在產生模型時套用。底座高度 是地形最低點下方的實心層，從 0 到 10 mm，預設 3 mm。底座厚一點，模型更堅固，也讓水域與嵌槽有空間往下陷；薄一點可以省線材和列印時間。

開啟地形細節

5選擇解析度

網格解析度 是地表每一邊有多少個高度點。點越多，山脊越銳利、坡面越平滑，檔案也越大。未登入時模型使用 基本（70 × 70）。免費帳號使用 標準 250 × 250，在預設 100 mm 列印尺寸下，相當於每 0.4 mm 噴嘴寬度一個點。專業版會依照你的列印尺寸與 噴嘴（0.2、0.4、0.6 或 0.8 mm）自動設定網格，最高 625 × 625，讓 250 mm 的大尺寸列印也有印表機能印出的最多細節。

6產生、比較並下載

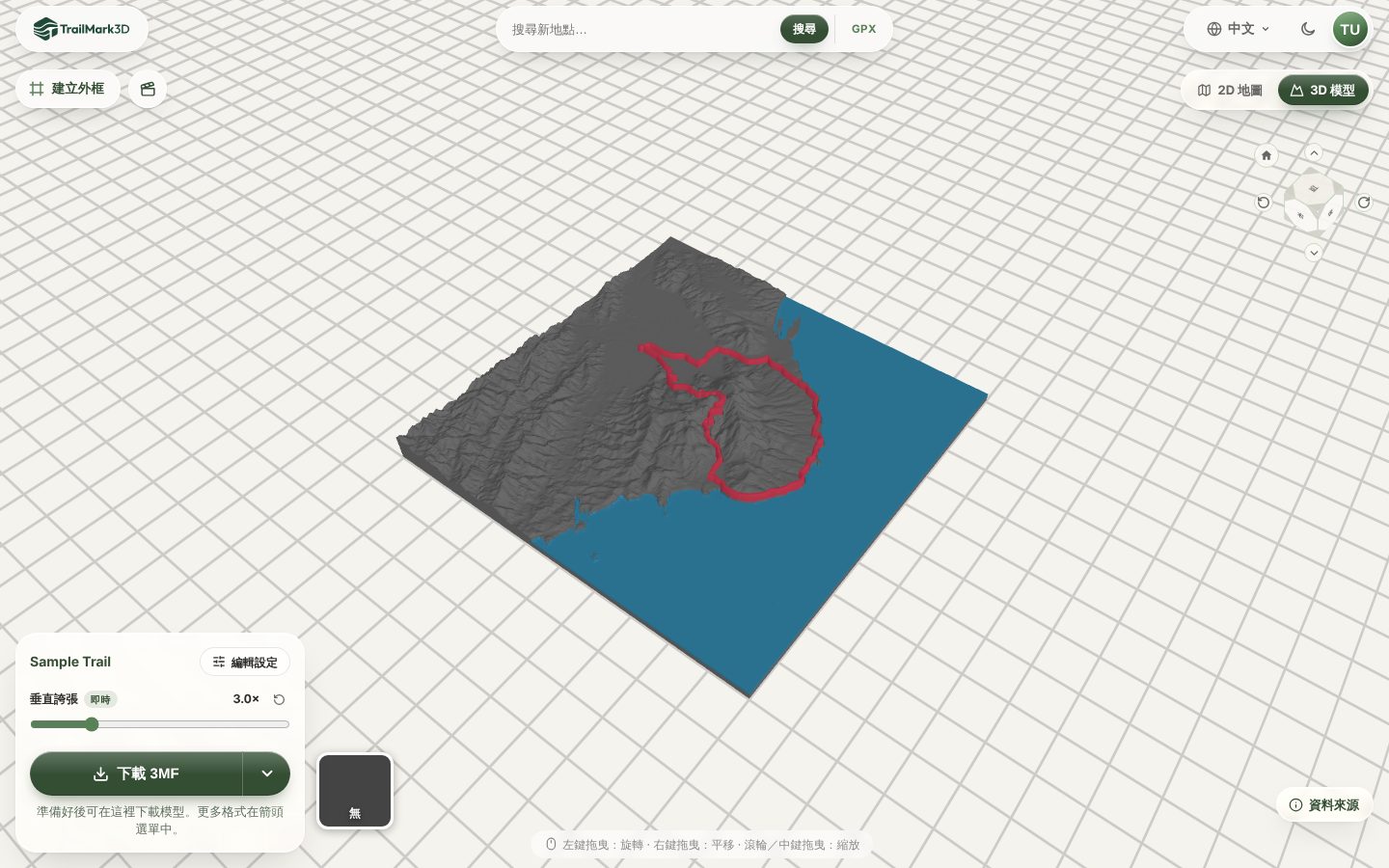

按 產生 3D 模型。模型出現後，用檢視器旁的 垂直誇張 滑桿試幾個倍數，模型會即時改變。列印尺寸、底座高度與解析度則需要重新產生。滿意後下載 3MF 或 STL，平放列印、不加支撐；適合地形的切片設定請見 STL 與 3MF 的差別。

開啟 3D 檢視器

常見問題

TrailMark3D 是免費的嗎？

是的。免費方案每天可做 5 個模型，使用標準解析度（250 × 250）、完整的垂直誇張範圍、20 到 250 mm 的任意列印尺寸，並可下載 STL 與 3MF 供個人使用；下載需要免費帳號。專業版（每月 10 美元）提供依列印尺寸與噴嘴設定的高解析度，最高 625 × 625，以及無限模型。詳見價格。

3D 列印地圖要用多少垂直誇張？

丘陵從 2× 到 3× 開始，高山 1× 到 1.5×，城市或海岸等平坦地方用 4× 以上。產生後用即時滑桿比較，選一個山谷依然清楚、但山峰不會像尖刺的倍數。

垂直誇大率怎麼算？

用你想要的列印高度除以真實比例下的高度。真實比例高度 ＝ 高差（m）× 列印尺寸（mm）÷ 範圍寬度（m）。如果 5 km 範圍內 600 m 的高差在 1× 時印出 12 mm，而你想要 30 mm，就用 30 ÷ 12 ＝ 2.5×。

為什麼我的地形圖看起來很平？

可能是範圍相對於高差太大，或垂直誇張太低。把圖塊縮小到你在意的區域，或調高 垂直誇張。加大列印尺寸會讓地形的毫米數變高，但比例不變。

網格解析度是什麼？

模型每一邊的高度點數量。250 × 250 就是 62,500 個點。點越多，山脊越銳利、細節越小，直到噴嘴印得出的極限；超過之後只會讓檔案變大。

解析度越高會越慢嗎？

會稍微慢一些：網格越細，網格模型和檔案就越大。專業版的網格依列印尺寸與噴嘴而定，所以縮小列印尺寸或使用較粗的噴嘴會產生得更快。
