Puzle de mapa impreso en 3D: convierte tu ruta o cualquier lugar en un puzle topográfico
Crea un puzle de mapa topográfico impreso en 3D de tu ruta o de cualquier lugar. Corta el terreno en piezas que encajan, ajusta la holgura y descarga un 3MF con cada pieza lista para imprimir.
En resumen
Abre un GPX o busca un lugar en TrailMark3D, activa Dividir en piezas de puzle en Imprimir como puzle y elige columnas y filas (o anillos en una pieza redonda) mientras el corte se dibuja en el mapa. Genera el modelo, revisa las piezas en 3D y descarga un 3MF en el que cada pieza es un objeto propio. Una cuenta gratuita corta hasta 6 × 6 piezas; Pro llega a 28 × 28.
Un puzle topográfico es un mapa 3D que se desmonta: las montañas, los valles y tu ruta se cortan en piezas que encajan entre sí y vuelven a deslizarse en su sitio. TrailMark3D corta cualquier modelo que construye, de una ruta GPX o de un lugar que buscas, en un puzle con pestañas que se bloquean, y convierte cada pieza en un objeto propio del 3MF para que el laminador las coloque por ti. Esta guía hace un puzle de principio a fin, con el corte en el mapa, las piezas en 3D y los ajustes para que encajen.
Abrir los ajustes de puzle con la ruta de ejemplo
Abre una ruta o un lugar
Sube un GPX en la página de inicio de TrailMark3D o escribe un lugar en el buscador: una montaña, un parque nacional, una isla o una ciudad. El espacio de trabajo se abre con el mapa a la derecha y los ajustes a la izquierda. Elige ya la forma de la pieza en el mapa, porque decide el tipo de corte: un cuadrado se puede cortar en cuadrícula o en anillos, y un círculo, hexágono, octógono o rectángulo se corta en anillos.
Activa Dividir en piezas de puzle

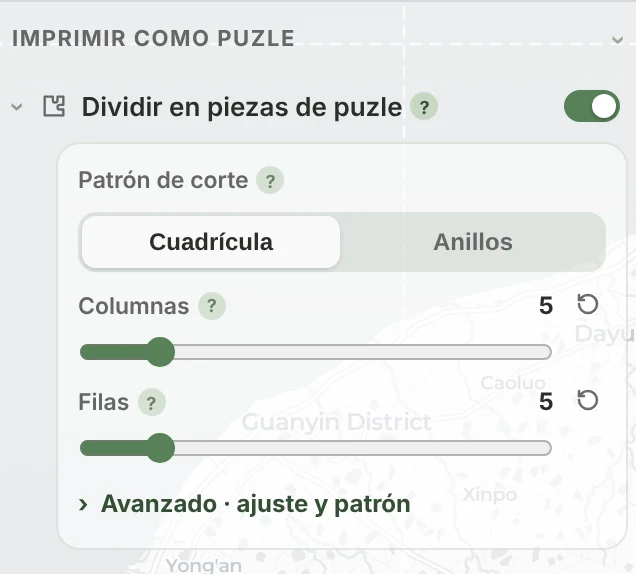

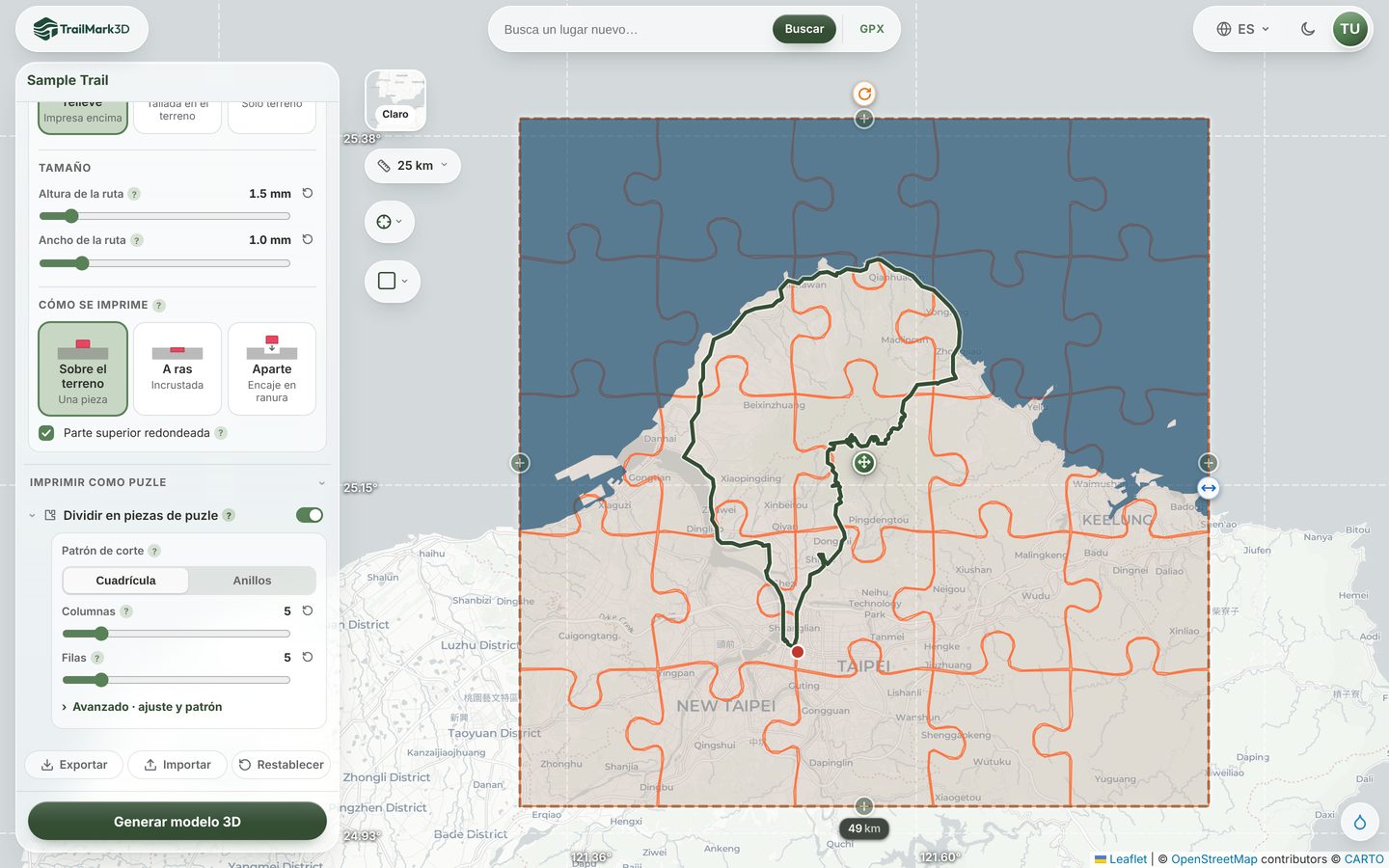

Baja en los ajustes hasta Imprimir como puzle y marca Dividir en piezas de puzle. El corte aparece enseguida en el mapa, como líneas sobre la pieza, y se mueve con ella cuando la arrastras o cambias su tamaño.
Elige cuántas piezas
Para una cuadrícula, ajusta Columnas y Filas: 4 × 4 son 16 piezas y 6 × 6 son 36. Para anillos, ajusta Anillos: las piezas son hexágonos alrededor de uno central; 3 anillos son 19 piezas y 4 anillos son 37. Una cuenta gratuita llega a 6 × 6 o 3 anillos; Pro llega a 28 × 28 u 8 anillos. Más piezas tardan más en cortarse y hacen un puzle más difícil, y las piezas muy pequeñas cuestan más de imprimir.
Ajusta el encaje y el patrón

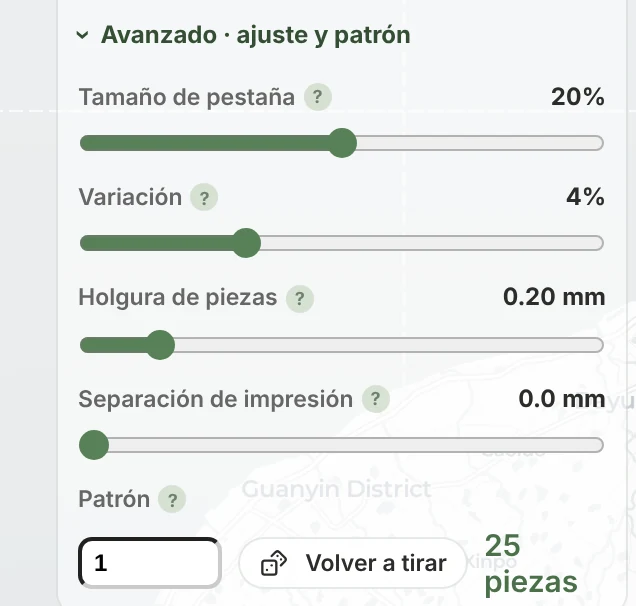

Abre Avanzado · ajuste y patrón para los detalles. Tamaño de pestaña fija el tamaño de las pestañas, desde pequeños salientes al 10 % hasta pestañas clásicas al 30 %. Variación hace cada pestaña un poco distinta, con aspecto de corte a mano. Holgura de piezas es el hueco entre piezas: los 0,2 mm por defecto sirven para la mayoría de impresoras FDM, y 0,3 mm es más holgado si las piezas salen apretadas. Separación de impresión separa las piezas en la cama, y Patrón con Volver a tirar da otra disposición de pestañas con las mismas piezas.
Genera el modelo y revisa las piezas en 3D

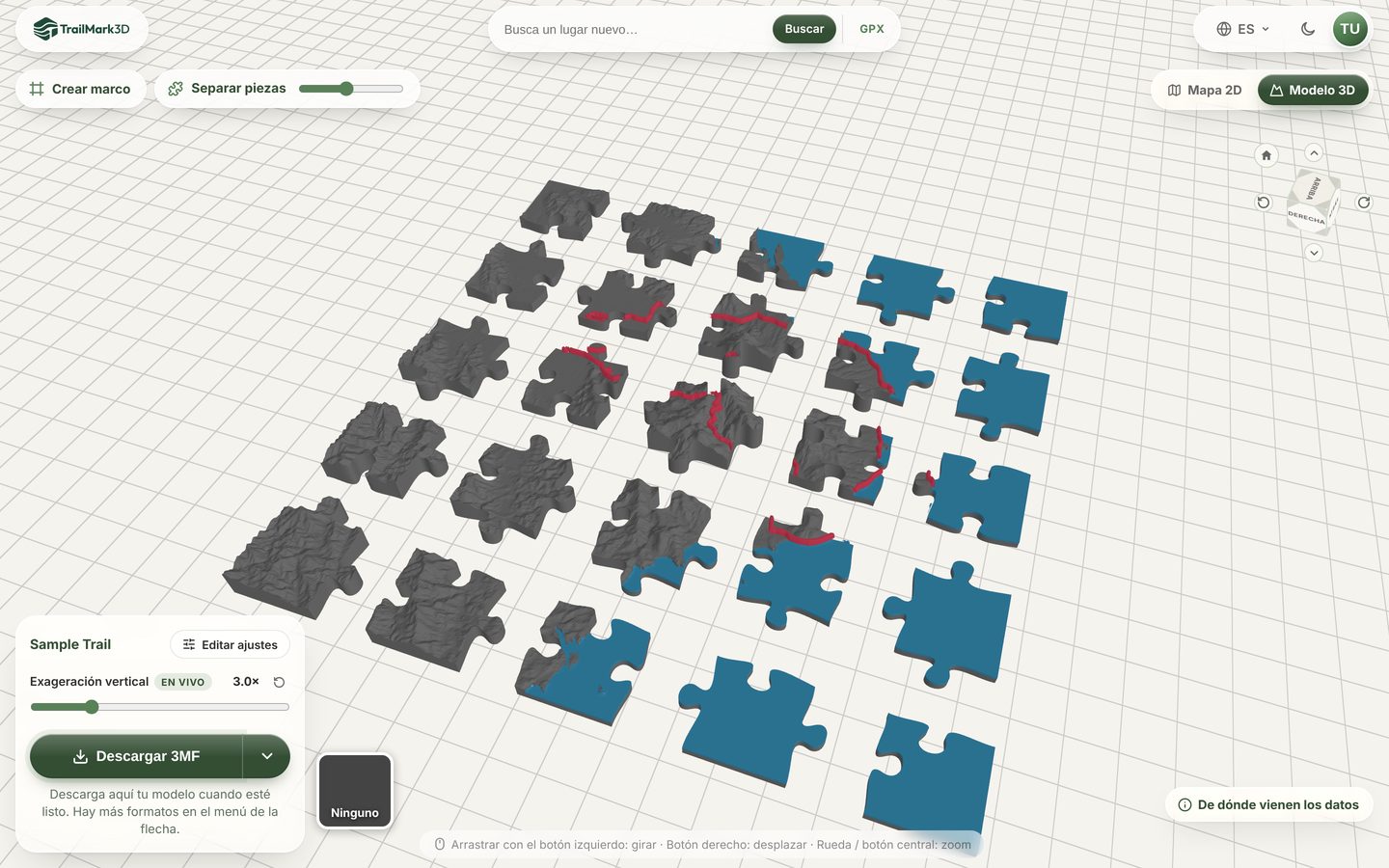

Pulsa Generar modelo 3D. El terreno se construye y después se corta, así que un puzle tarda un poco más que un modelo normal. En el visor 3D, Separar piezas aparta las piezas para que veas cada una; haz doble clic para juntarlas. La descarga 3MF conserva la separación que elijas.
Descarga el 3MF e imprime
Pulsa Descargar 3MF. Cada pieza es un objeto propio, con sus colores, así que Bambu Studio, OrcaSlicer y PrusaSlicer las colocan en la cama una a una. Imprime en plano y sin soportes. Las piezas encajan deslizándolas desde arriba, y las pestañas curvas evitan que se separen de lado. Para guardarlo, Crear marco, arriba en la vista 3D, diseña una bandeja a la medida del puzle montado.
Preguntas frecuentes
¿El puzle es gratis?
Sí, con una cuenta gratuita. El plan gratuito corta hasta 6 × 6 piezas (36) o 3 anillos (19), y cada cuenta nueva tiene 28 × 28 durante sus 3 primeros días. Pro (10 $ al mes) corta hasta 28 × 28 piezas u 8 anillos. Sin iniciar sesión puedes crear el modelo, pero necesitas una cuenta gratuita para cortarlo. Consulta los precios.
¿Cuántas piezas puede tener un puzle de mapa impreso en 3D?
Hasta 784 con Pro (28 × 28) y 36 con el plan gratuito (6 × 6). Con anillos son 3r² − 3r + 1 piezas: 19 con 3 anillos, 37 con 4 y 169 con 8.
¿Las piezas encajarán después de imprimirlas?
Sí, con la holgura de 0,2 mm por defecto en la mayoría de impresoras FDM. Si tu impresora las saca demasiado apretadas, sube Holgura de piezas a 0,3 mm antes de descargar; si quedan sueltas, bájala. Con 0 mm las piezas pueden fundirse entre sí al imprimir.
¿Puedo hacer un puzle de un mapa del mundo o de un país?
Sí. Busca el lugar y encuádralo en la pieza. El plan gratuito cubre zonas de hasta 200 km y Pro hasta 500 km, suficiente para una isla, un parque nacional o un país pequeño. En una zona grande el relieve es bajo, así que sube la exageración vertical en Detalle del terreno para que las montañas se lean bien.
¿El puzle puede llevar mi ruta y el agua en color?
Sí. Una ruta en relieve o tallada se corta con el terreno, así que cada pieza lleva su tramo de ruta, y el agua y el terreno conservan sus colores en todas las piezas. Una ruta impresa como pieza aparte que encaja en una ranura (ver Ajustes de la ruta) queda como una sola cinta junto al puzle.
¿Puedo hacer un puzle con edificios o en el modo ciudad?
Todavía no. Los edificios y el puzle no se pueden combinar, así que el puzle se desactiva en el modo ciudad y te pide quitar los edificios antes.
