Puerto de montaña impreso en 3D: convierte el Mont Ventoux, el Stelvio o tu subida de siempre en un mapa 3D

Todo ciclista tiene una subida de la que habla: la que preparó durante toda una temporada, el puerto del Tour de Francia de su lista de deseos o la cuesta de su zona que sube cada domingo. Una impresión 3D del puerto la pone sobre la mesa: la montaña en relieve, la carretera que subiste en tu color, y el nombre del puerto y tu tiempo en el marco. TrailMark3D la crea a partir de un archivo GPX en unos minutos. Esta guía hace un mapa 3D del Mont Ventoux desde Bédoin, en la Provenza francesa: unos 21,5 km y 1600 m de desnivel hasta la cima, a 1910 m. La tabla del final tiene 10 subidas legendarias más.

Abrir Ajustes de la ruta con la ruta de ejemplo

1Consigue el archivo GPX de la subida

El mejor archivo es tu propia salida. En Strava, abre la actividad y elige Exportar GPX en el menú de los tres puntos; en Garmin Connect, abre la actividad, haz clic en el engranaje y elige Exportar a GPX (exportar un GPX de Strava, Garmin y Komoot muestra cada paso). Una salida completa incluye la ida y la vuelta, así que para la subida sola trázala como ruta: en el planificador de rutas de Strava, Komoot o RideWithGPS, haz clic al pie del puerto y en la cima, y exporta la ruta como GPX. Así también se hace el regalo de un puerto que todavía no has subido.

2Sube la subida y encuadra la montaña

Ve a la página de inicio de TrailMark3D y suelta el archivo GPX en el recuadro de subida. El espacio de trabajo se abre con la subida dibujada en el mapa, dentro de una pieza que la ajusta. Amplía la pieza para que la impresión muestre toda la montaña, no solo la carretera: haz clic en el ancho que aparece debajo de la pieza y escríbelo, aquí 15 km, para que la cima del Mont Ventoux y su cumbre blanca y pelada queden dentro con margen alrededor. Deja el inicio de la subida lejos del borde, o la ruta se saldrá por el lateral de la impresión.

Abrir el selector de forma de la pieza

3Añade las carreteras y elige los colores

Abre Elementos del mapa y activa Carreteras. Haz clic en Tipos de carretera, luego en Desactivar todo, y activa solo las clases principales: Autopista, Troncal, Primaria, Secundaria y Terciaria. Las carreteras del valle y las otras subidas a la montaña aparecen como finas líneas negras, y tu subida destaca como la única en color. En la tarjeta Colores de cubierta del suelo del mapa, haz clic en la muestra de Terreno y elige un blanco o un gris claro, para que las carreteras negras y la ruta roja se vean bien. Son 2 colores de impresión para el terreno y las carreteras, más la ruta, que se imprime como pieza propia.

Abre Ajustes de la ruta para elegir cómo se imprime: una Ruta en relieve de 2 a 3 mm de alto y el Color de la ruta del maillot de tu club o de tu bici.

Abrir Ajustes de la ruta

4Genera el modelo 3D

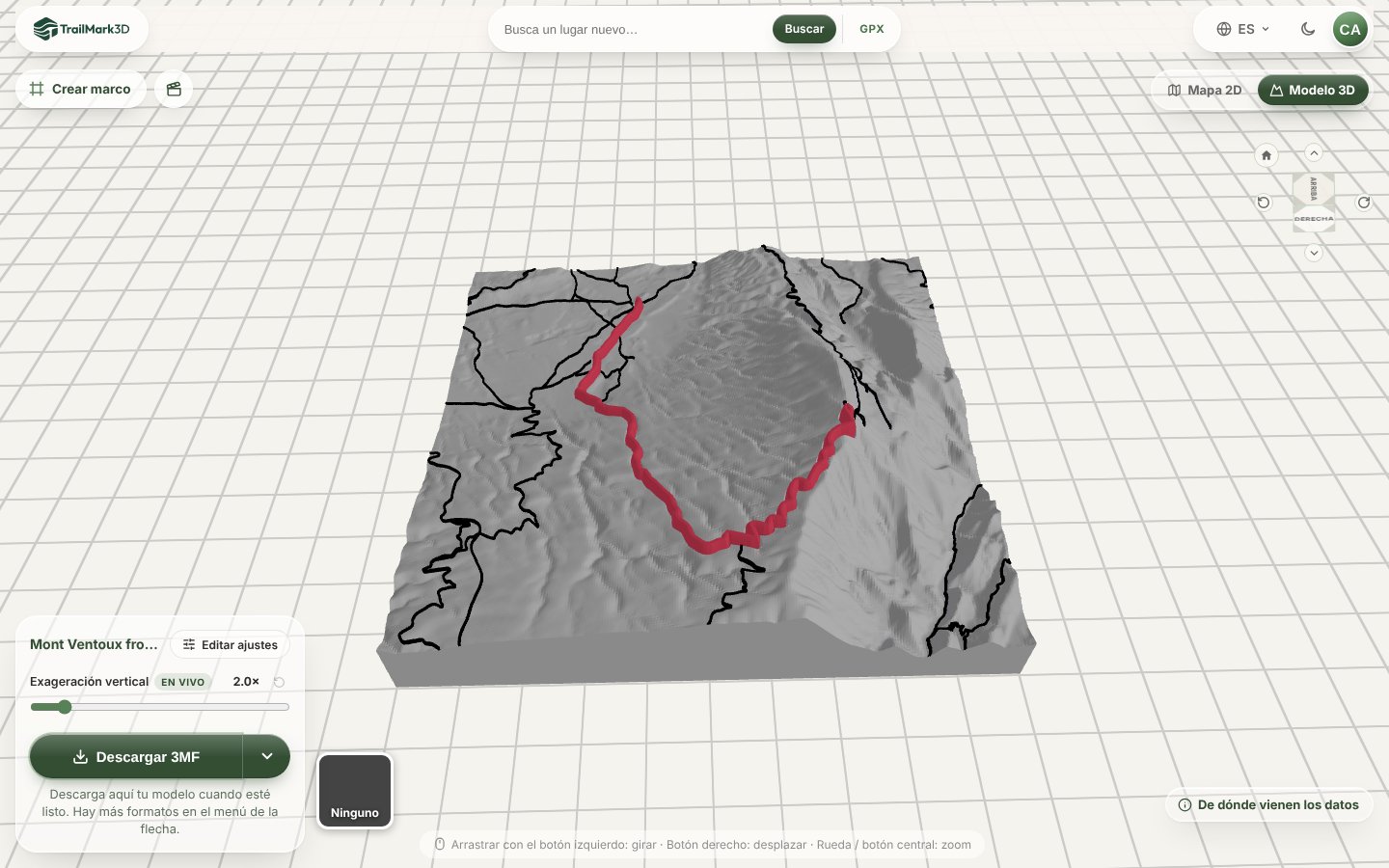

Abre Detalle del terreno y ajusta la Exageración vertical: entre 1,5× y 2× una subida de 1000 m o más parece tan dura como se sintió, y un puerto alpino de curvas cerradas se lee bien a 1,5×. Haz clic en Generar modelo 3D. El modelo se abre en el visor 3D con la subida en relieve en rojo, desde los viñedos de Bédoin, a través del bosque, hasta la cima.

Abrir Detalle del terreno · Abrir el visor 3D

5Pon el nombre del puerto y tu tiempo en el marco

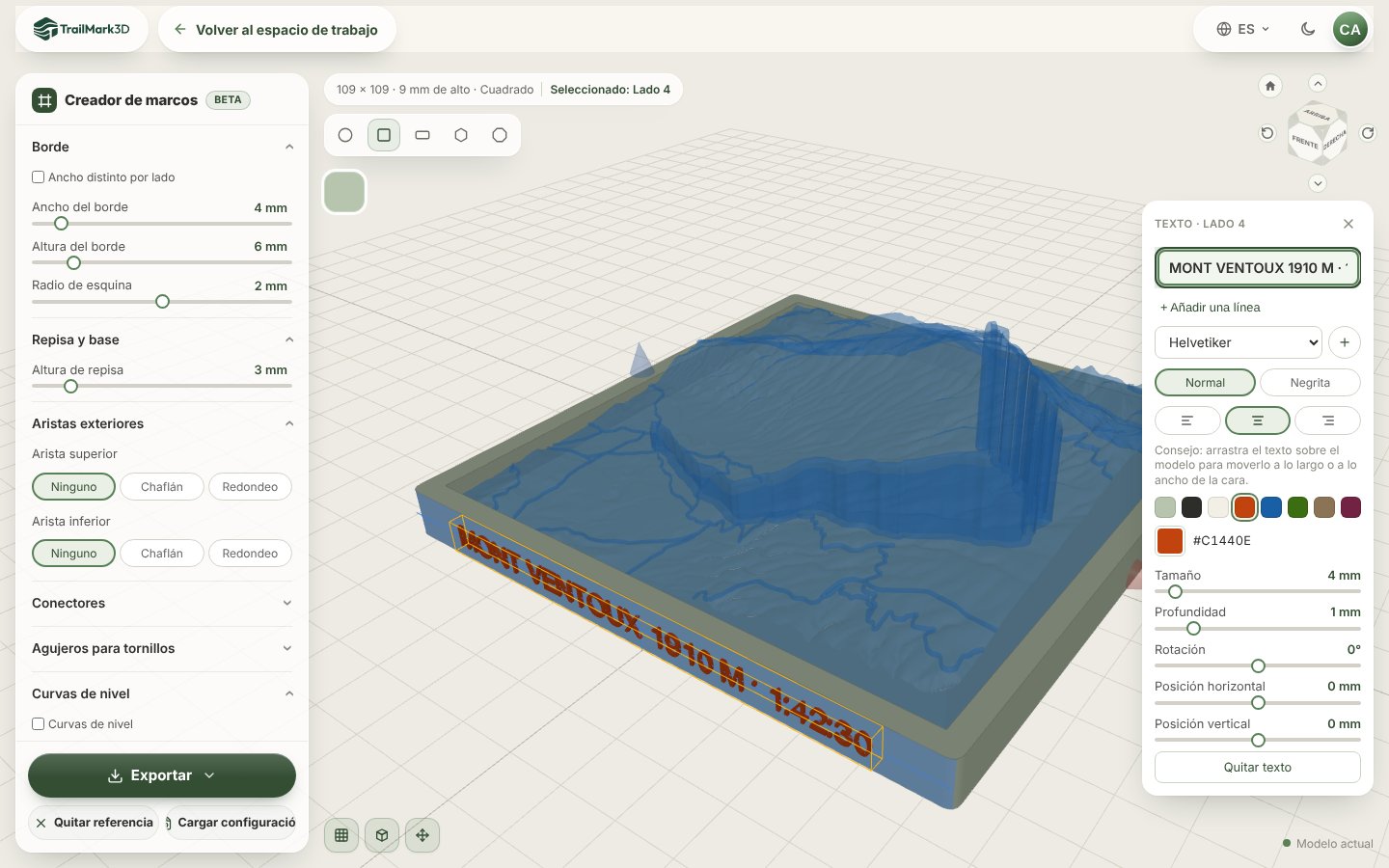

Haz clic en Crear marco, arriba a la izquierda del visor 3D. El Creador de marcos se abre con un marco a la medida de tu modelo. Haz clic en la cara frontal, elige Añadir texto… y escribe el nombre del puerto, su altitud y tu tiempo, por ejemplo "MONT VENTOUX 1910 M · 1:42:30". Pon Tamaño en unos 4 mm para que quepa en la cara y elige el color de la ruta.

6Descarga e imprime

Haz clic en Descargar 3MF en el espacio de trabajo para el modelo, con la ruta como pieza propia, y en Exportar en el Creador de marcos para el marco. Imprime ambos en plano y sin soportes. Un modelo de 150 mm se imprime en unas horas, así que está listo para un cumpleaños o una cena del club al día siguiente. STL o 3MF tiene los ajustes del laminador para terreno.

Abrir la descarga

Subidas legendarias para imprimir

Cada enlace abre la montaña del puerto en el espacio de trabajo, con una pieza lo bastante ancha para toda la subida. Sube tu GPX para añadir la ruta.

Preguntas frecuentes

¿Es gratis?

Sí. Con una cuenta gratuita tienes 5 modelos al día, una ruta en relieve con su propio color, carreteras y terreno con hasta 2 colores de impresión, el Creador de marcos con texto en relieve y descargas STL y 3MF para uso personal, así que imprimir un puerto para ti o para regalar no cuesta nada. Pro (10 $ al mes) añade colores de satélite, más colores de impresión, modelos ilimitados y uso comercial. Consulta los precios.

¿Puedo imprimir en 3D un segmento de Strava?

No desde el propio segmento, porque Strava no exporta segmentos como GPX. Traza el mismo tramo como ruta en el planificador de Strava, o en Komoot o RideWithGPS, y exporta la ruta como GPX. O exporta toda tu actividad, súbela y encuadra solo la subida: las partes de la salida fuera de la pieza se quedan fuera.

¿Cómo muestro lo dura que es la subida?

Sube la Exageración vertical en Detalle del terreno a 2× o más, y ajusta la pieza a la montaña. En una subida larga y constante como el Mont Ventoux, una pieza de 15 km a 2× muestra toda la subida desde la llanura hasta la cima.

¿Puedo imprimir varias subidas, como una etapa entera del Tour?

Sí. Sube el GPX de la etapa y amplía la pieza hasta que quepan todos los puertos, o imprime cada subida en su propia pieza y cuélgalas una al lado de otra. Con Pro puedes subir hasta 7 archivos GPX a la vez como un viaje de varios días, una pieza por etapa.

¿Qué le regalo a un ciclista que lo tiene todo?

Una impresión 3D de su subida más dura o favorita, con su tiempo en el marco. Pídele el GPX de la salida, o traza tú la subida como ruta, e imprímela con los colores de su club o de su bici.

¿Puedo imprimir una subida que no sea famosa?

Sí. Sirve cualquier carretera, pista de gravel o sendero de bici de montaña, desde la cuesta de tu pueblo hasta una pista de tierra en los Andes. Si tienes el GPX, TrailMark3D puede imprimirla, en cualquier parte del mundo.
