Mapa de carrera impreso en 3D: convierte el recorrido de un maratón o una carrera en un regalo de finisher
Convierte el GPX de un maratón, una carrera de montaña, una marcha cicloturista o un triatlón en un mapa de carrera impreso en 3D. Sube el recorrido, resáltalo con el color de la carrera, añade el nombre y tu tiempo en un marco e imprime un recuerdo de finisher.
En resumen
Exporta la carrera como archivo GPX desde Strava, Garmin o la web del organizador y súbelo en la página de inicio de TrailMark3D. Encuadra el recorrido en el mapa, resalta la ruta con un segundo color en Ajustes de la ruta y haz clic en Generar modelo 3D. Después haz clic en Crear marco para añadir el nombre de la carrera, la fecha y tu tiempo en texto en relieve, y descarga el STL o el 3MF. Es gratis con una cuenta para regalos personales.
Una medalla dice que terminaste. Un mapa de carrera impreso en 3D enseña lo que terminaste: cada subida, cada curva de herradura y la línea que corriste o pedaleaste, en tus manos. TrailMark3D convierte el archivo GPX de una carrera en un modelo de terreno macizo con el recorrido en relieve, y su Creador de marcos pone el nombre de la carrera y tu tiempo en el borde. Sirve como regalo de finisher para ti, como regalo para un corredor o un ciclista, o como recuerdo para todo un club. Esta guía hace uno de la subida a Alpe d'Huez, en los Alpes franceses: las 21 curvas que cierran la marcha cicloturista La Marmotte.
Abrir Ajustes de la ruta con la ruta de ejemplo
Consigue el archivo GPX de la carrera
Necesitas el recorrido en un archivo GPX. El mejor es tu propia grabación: en Strava, abre la actividad y elige Exportar GPX en el menú de los tres puntos; en Garmin Connect, abre la actividad, haz clic en el engranaje y elige Exportar a GPX. Exportar un GPX de Strava, Garmin y Komoot explica cada aplicación paso a paso. ¿Es un regalo para otra persona? La mayoría de las carreras publican el recorrido oficial en GPX en su web, y muchos recorridos están guardados como rutas de Strava, Komoot o Wikiloc que puedes exportar igual.
Sube la ruta y encuadra el recorrido
Ve a la página de inicio de TrailMark3D y suelta el archivo GPX en el recuadro de subida. El espacio de trabajo se abre con el recorrido en el mapa, dentro de una pieza que lo contiene. Elige la forma con el botón de forma, a la izquierda del mapa: un Hexágono o un Círculo quedan bien junto a una medalla, y un Cuadrado encaja en una caja expositora estándar. Arrastra la pieza para dar algo de aire a la salida y a la meta, o gírala para que el recorrido vaya a lo largo de la impresión. Para Alpe d'Huez, un hexágono de unos 6 km cubre toda la subida, desde Le Bourg-d'Oisans hasta la estación de esquí.
Resalta la ruta con el color de la carrera

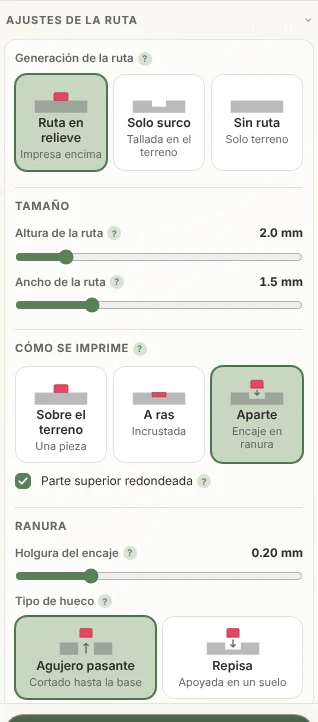

Abre Ajustes de la ruta. Deja Ruta en relieve para que el recorrido quede por encima del terreno, y pon la Altura de la ruta en 2 o 3 mm y el Ancho de la ruta en unos 2 mm, para que la línea se vea bien y se pueda seguir con el dedo. En Cómo se imprime, elige Sobre el terreno si tu impresora cambia de filamento (un AMS u otro sistema multimaterial), o Aparte para imprimir la ruta como pieza propia en un segundo color y encajarla en su ranura. Haz clic en la muestra de Color de la ruta y elige el color de la carrera: el del dorsal, el maillot o la cinta de la medalla.
Ajusta el terreno y genera el modelo

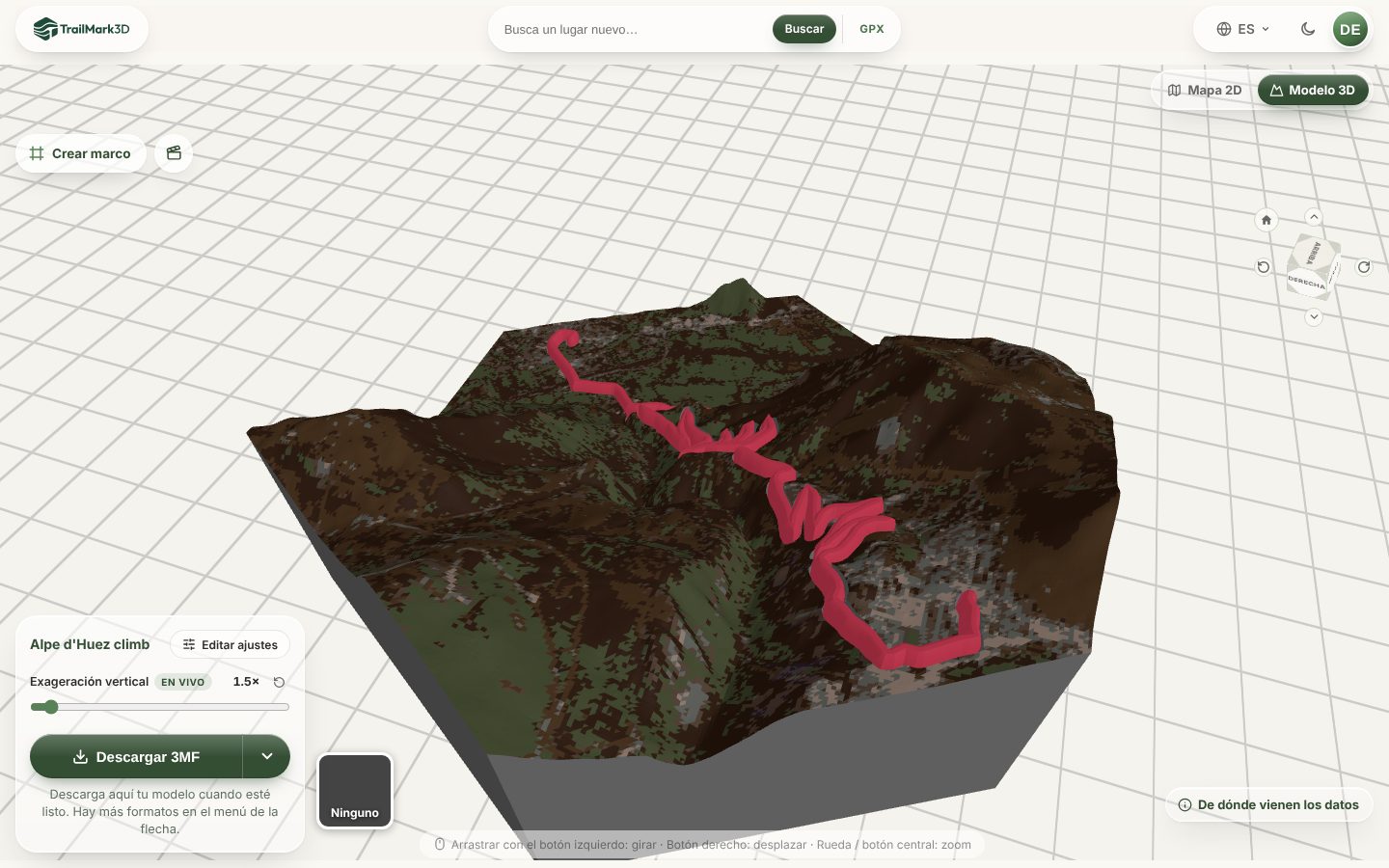

Abre Detalle del terreno para elegir el Tamaño de impresión (de 120 a 150 mm va bien para una mesa o una estantería) y la Exageración vertical. Un recorrido de montaña como este queda bien entre 1,2× y 1,5×; un maratón urbano y llano necesita 3× o más, o el Modo ciudad para que las calles y los edificios sostengan el recorrido en lugar de las colinas. En Elementos del mapa, activa Cubierta del suelo para colorear bosques, prados y roca: Superposición de color es gratis, y Satélite (Pro, el que se usa aquí) toma los colores de imágenes reales. Activa también Masas de agua si el recorrido pasa junto a un lago, un río o el mar. Luego haz clic en Generar modelo 3D. El modelo se abre en el visor 3D: arrástralo para girarlo y comprueba que la salida, la meta y las subidas se leen bien.
Abrir Detalle del terreno · Abrir el visor 3D
Añade el nombre de la carrera, la fecha y tu tiempo

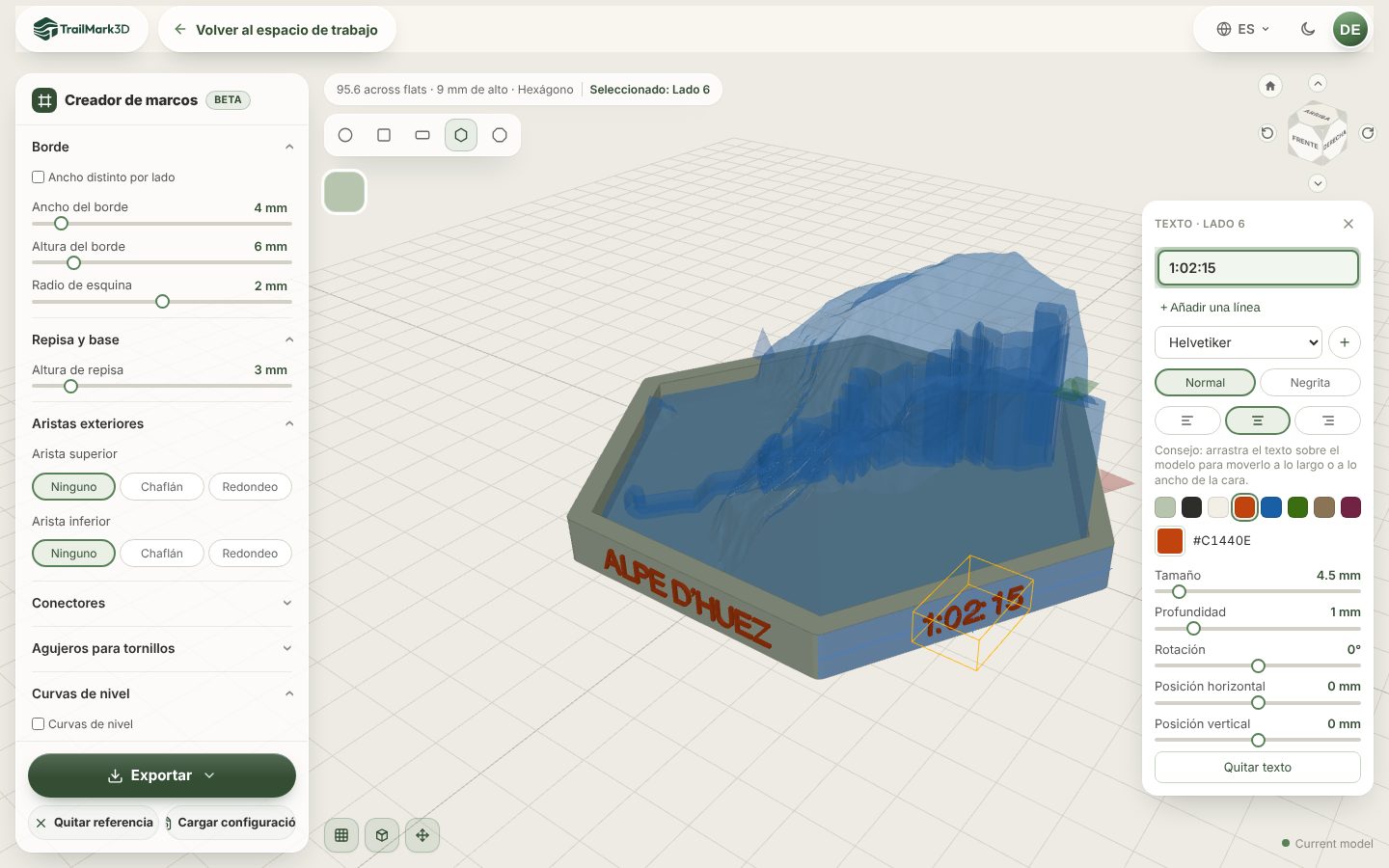

Esto es lo que convierte un mapa en un regalo de finisher. Haz clic en Crear marco, arriba a la izquierda del visor 3D. El Creador de marcos se abre con un marco ya ajustado a tu pieza y con la misma forma. Haz clic en una cara del marco, elige Añadir texto…, escribe el nombre de la carrera y elige un color de texto a juego con la ruta. Pon el Tamaño en unos 4 o 5 mm para que las letras quepan dentro de la cara; en un marco de 9 mm de alto, los 8 mm por defecto se salen de los bordes. Después haz clic en la cara siguiente y añade tu tiempo, por ejemplo «1:02:15», o la fecha. Con un borde más alto, + Añadir una línea pone los dos en la misma cara. En Agujeros para tornillos, añade un agujero para colgarlo en la pared, o deja la parte trasera plana para ponerlo de pie junto a la medalla. La guía del marco impreso en 3D explica cada ajuste del marco.
Descarga, imprime y regala
Haz clic en Descargar 3MF en el espacio de trabajo para la pieza con la ruta en su propio color, y en Exportar en el Creador de marcos para el marco. Imprime los dos en plano y sin soportes. Una pieza de 120 mm tarda unas pocas horas en la mayoría de las impresoras, así que con una noche basta para tener el regalo listo al día siguiente. STL o 3MF explica qué archivo elegir y los ajustes de laminado para terreno.

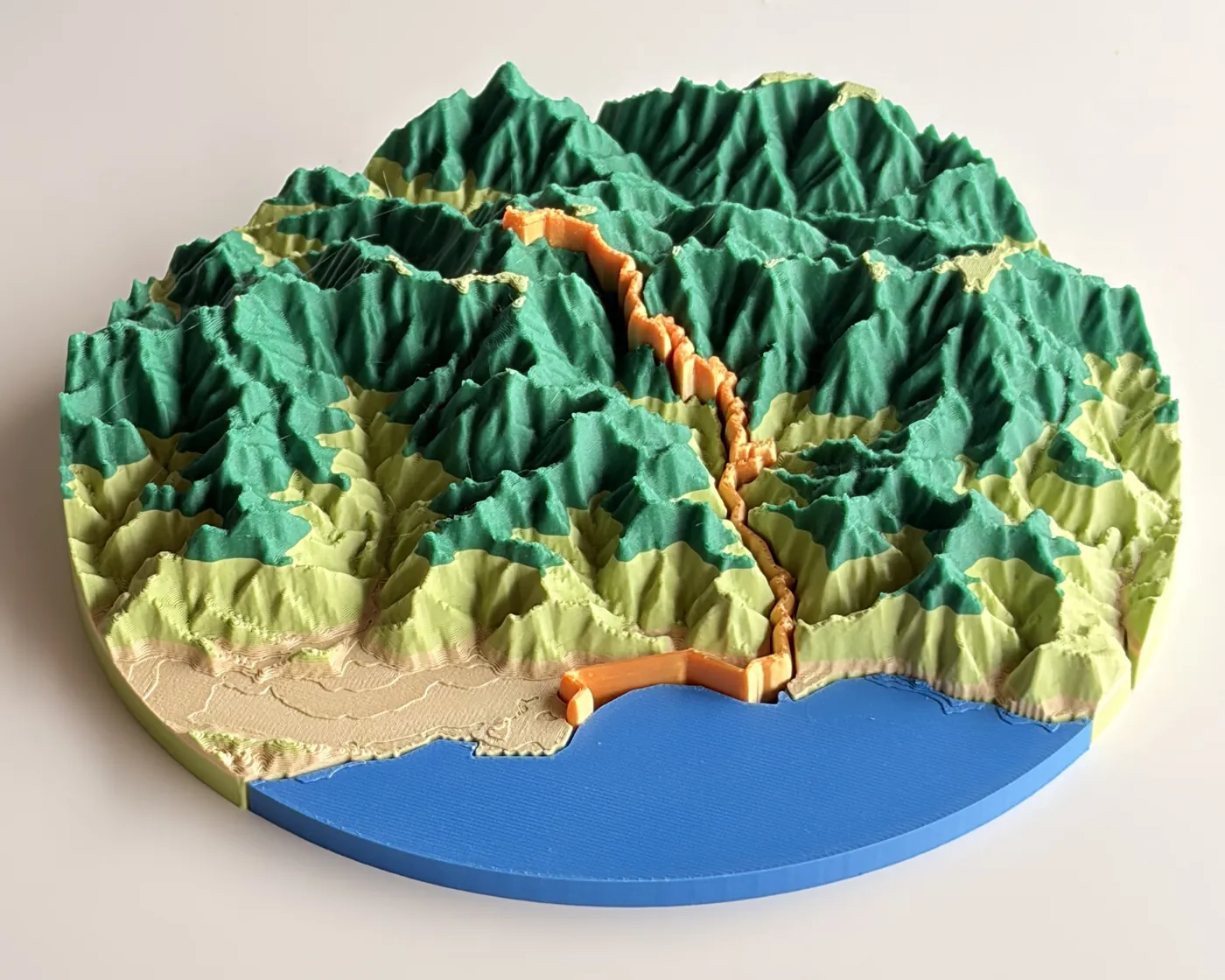

Esta es una impresión real de una carrera: la Taiwan KOM Challenge, una carrera ciclista que sube del nivel del mar a 3.275 m. La ruta está impresa como pieza naranja aparte y el mar como pieza azul. Está en MakerWorld si quieres verla desde todos los lados. ¿Quieres además un vídeo para compartir con el club? Haz un vídeo de sobrevuelo del mismo recorrido.
Preguntas frecuentes
¿Es gratis?
Sí. Con una cuenta gratuita tienes 5 modelos al día, las formas cuadrado, círculo, hexágono y octágono, la ruta en relieve en su propio color, el Creador de marcos con texto en relieve y las descargas STL y 3MF para uso personal, así que puedes imprimir un mapa de carrera para ti o para regalar. Vender impresiones, por ejemplo regalos de finisher para un organizador, requiere Pro (10 $ al mes), que añade también modelos ilimitados, colores de satélite y descargas del Modo ciudad. Consulta los precios.
¿Puedo hacer un mapa impreso en 3D de un maratón urbano?
Sí. Un recorrido urbano es llano, así que el relieve solo no basta. Activa el Modo ciudad para las calles y los edificios a lo largo del recorrido, o sube la Exageración vertical a 3× o más y deja la ruta alta, para que destaque sobre la ciudad.
¿Dónde consigo el archivo GPX de una carrera?
De tu propio reloj o aplicación: Strava, Garmin Connect, Coros, Suunto y Wahoo exportan un GPX de cada actividad. Para el recorrido oficial, busca una descarga GPX en la web de la carrera, o la ruta de la carrera en Strava, Komoot o Wikiloc. Consulta Exportar un GPX de Strava, Garmin y Komoot.
¿Puedo poner mi tiempo en la impresión 3D?
Sí. Haz clic en Crear marco después de generar el modelo y añade texto a una cara del marco: el nombre de la carrera, la fecha y el tiempo, en hasta dos líneas por bloque de texto. En un 3MF el texto es una pieza propia, así que se imprime en su propio color.
¿De qué tamaño debe ser un mapa de carrera para regalar?
De 120 a 150 mm cabe en una mesa o junto a una medalla y se imprime en unas horas. Pasa a 200 mm o más para colgarlo en la pared. Un recorrido largo, como un maratón completo o una marcha de 100 km, queda mejor en una impresión más grande, porque cada milímetro cubre más terreno.
¿Puedo hacer el mismo regalo para todos los finishers de un club o una carrera?
Sí. Genera el recorrido una vez y guarda los ajustes del marco con Configuración (JSON) en el Creador de marcos. Para cada finisher, carga la configuración, cambia el nombre y el tiempo y exporta de nuevo. Hacer impresiones para vender requiere Pro.
¿Puedo imprimir una carrera por etapas o un triatlón?
Sí. Para un triatlón, sube el GPX del segmento de bici, o un archivo con los tres segmentos como tracks separados, y activa Masas de agua para mostrar la natación. Para una carrera por etapas de varios días, sube cada etapa como su propio modelo, o une las piezas de cada etapa con los Conectores del marco.
